Kad jūs saskaraties ar aBluetooth modulis, neatkarīgi no tā, vai esat produktu menedžeris, inženieris vai entuziasts, varat novērtēt, vai tas ir piemērots jūsu projektam, izmantojot tālāk norādītās galvenās dimensijas. Tas ir tāpat kā ierīces “bezvadu sakaru partnera” izvēle, kas prasa visaptverošu izmeklēšanu.
Šos parametrus var iedalīt trīs galvenajos veidos:
1. Pamata veiktspējas kategorija (kas nosaka, ko tā var darīt);
2. Aparatūras saskarnes klase (kas nosaka, kā to savienot);
3. Izstrādes un ražošanas klase (kas nosaka, cik apgrūtinoši ir to lietot).
I. Veiktspējas pamatparametri (Moduļa iespēju noteikšana)
Tie ir moduļu "resume", kas tieši nosaka to komunikācijas iespējas.
1, Bluetooth versija
Kas tas ir: piemēram, 4.2, 5.0, 5.1, 5.2, 5.3, 5.4.
Kāpēc tas ir svarīgi: jaunas versijas parasti nozīmē mazāku enerģijas patēriņu, lielāku ātrumu, lielāku attālumu un vairāk funkciju.
Kā izvēlēties
BLE 5.0/5.1: pašlaik populārākā lietu interneta ierīču izvēle ar augstu izmaksu veiktspēju.
BLE 5.2/5.3: lietojumprogrammas ar augstākām savienojuma stabilitātes, latentuma un drošības prasībām.
Bluetooth 5.4: jaunākās funkcijas, piemēram, periodiska apraide ar atbildes funkciju, piemērota elektroniskām cenu zīmēm, preču izsekošanai utt.
Divu{0}}režīmu versija: ja ir nepieciešams vienlaikus atbalstīt gan tradicionālo Bluetooth (piemēram, audio pārraidi), gan mazjaudas{1}}Bluetooth, ir jāatlasa divējā{2}}režīmu modulis.
2, protokoli un modeļi
Kas tas ir: zemas-jaudas Bluetooth, klasiskais Bluetooth vai divu{1}}režīmu Bluetooth.
Kāpēc svarīgi: tas nosaka moduļa "darba raksturu".
Kā izvēlēties
Mazjaudas-Bluetooth: lielākajai daļai IoT ierīču, piemēram, sensoru un valkājamu ierīču, ir raksturīgs ārkārtīgi zems enerģijas patēriņš.
Klasiskais Bluetooth: galvenokārt tiek izmantots audio straumēšanai (skaļruņiem, austiņām) un ātrdarbīgai{0}}datu pārraidei.
Dual{0}}režīms Bluetooth: tam ir visaptverošas funkcijas, taču tā izmaksas un enerģijas patēriņš ir salīdzinoši augsts.
3, pārraides attālums
Kas tas ir: parasti mēra metros, piemēram, 50 metri, 100 metri, 200 metri.
Kāpēc svarīgi: tas nosaka efektīvu sakaru diapazonu starp ierīcēm.
Piezīme. Šis attālums parasti ir dati ideālā atvērtā vidē. Faktiskā lietošanā šķēršļi, piemēram, sienas un cilvēku ķermeņi, var ievērojami saīsināt attālumu. Pievērsiet uzmanību tā pārraides jaudai un uztveršanas jutībai. Jo lielākas ir šīs divas vērtības, jo lielāks ir teorētiskais attālums.
4, pārraides ātrums
Kas tas ir: vienība ir kbps vai Mbps.
Kāpēc svarīgi: tas nosaka, cik daudz datu var pārsūtīt sekundē.
Kā izvēlēties
Sensora datu (piemēram, temperatūras un mitruma) pārsūtīšana: pietiek ar dažiem kbps.
Audio straumju pārsūtīšana: nepieciešami vairāki simti kb/s vai vairāk.
Pārsūtiet failus vai augstas{0} kvalitātes audio: ir nepieciešams Mb/s līmenis.
5, enerģijas patēriņš
Kas tas ir: parasti tiek norādītas strāvas vērtības dažādos darba režīmos, piemēram, miega strāva (~1.5uA), apraides strāva (~20uA) un nepārtrauktas pārraides strāva (~10mA).
Kāpēc svarīgi: ar akumulatoru{0}} darbināmām ierīcēm (piemēram, aproces un tālvadības pultīm) šis ir izšķirošs parametrs, kas tieši ietekmē akumulatora darbības laiku.
Kā to apskatīt: koncentrējieties uz maksimālo strāvu un miega strāvu.
Ii. Aparatūras un interfeisa parametri (integrēšanas veida noteikšana)
Šie parametri norāda, kā "instalēt" šo moduli jūsu produktā.
1, saskarnes tips
Kas tas ir: fiziskais veids, kādā modulis sazinās ar galveno vadības mikroshēmu (piemēram, MCU).
Kāpēc tas ir svarīgi: tas nosaka jūsu aparatūras dizaina sarežģītību un saziņas veidu.
Izplatīti veidi
UART: visbiežāk izmantotais, vienkāršs un viegli lietojams, tas realizē "pārredzamu seriālo portu pārraidi", un izstrādātājiem nav jābūt dziļai izpratnei par Bluetooth protokolu steku.
USB: to bieži izmanto Bluetooth adapteros vai ierīcēs, kurām nepieciešama liela{0}}datu pārsūtīšana.
SPI/I2C: tas ir salīdzinoši ātrs un tiek izmantots saziņai ar sensoriem vai citām mikroshēmām.
I2S: īpaši izstrādāts audio datu pārsūtīšanai.
2, antenas tips
Kas tas ir: "ausis" signālu pārraidīšanai un uztveršanai.
Kāpēc svarīgi: tas ietekmē signāla stiprumu, attālumu un produkta izskatu.
Izplatīti veidi
PCB uz{0}}plates antena: zemas izmaksas, mazs izmērs, bet neliels attālums.
Keramikas antenas: maza izmēra un labākas veiktspējas par -plates antenām.
Ārējā IPEX interfeisa antena: tai ir vislabākā veiktspēja, lielākais attālums, un antenas pozīciju var elastīgi sakārtot, izmantojot vadus. Tā ir pirmā izvēle augstas klases-produktiem.
3, darba spriegums un IO porta līmenis
Kas tas ir: piemēram, 3,3 V, 1,8 V līdz 3,6 V.
Kāpēc svarīgi: tam ir jāatbilst jūsu galvenā vadības MCU spriegumam; pretējā gadījumā ir nepieciešama līmeņa pārveidošanas shēma, kas palielina sarežģītību un izmaksas.

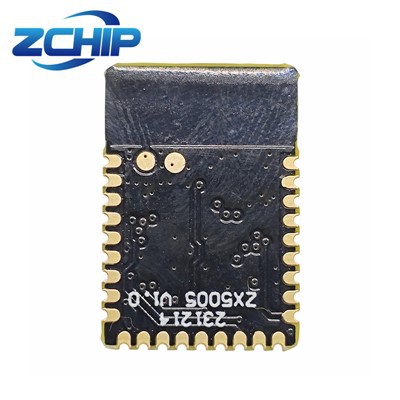

4, izmērs un iepakojums
Kas tas ir: moduļa fiziskais izmērs un tapas lodēšanas metode.
Kāpēc tas ir svarīgi: tas nosaka, cik daudz vietas tas aizņem jūsu PCB plāksnē un ražošanas procesā.
Izplatītākie veidi: Virsmas montāžas tips (SMD, visizplatītākais), zīmoga cauruma tips (drošākai lodēšanai), tapas tips (bieži izmanto izstrādes dēļos).
III. Izstrādes, sertifikācijas un ražošanas parametri (lietojamības un atbilstības noteikšana)
Šie parametri ir saistīti ar jūsu produkta izstrādes grūtībām, ciklu un to, vai to var legāli pārdot.
1, programmatūras izstrādes atbalsts
Kas tas ir: programmatūras resursi, ko nodrošina piegādātāji.
Kāpēc svarīgi: tas tieši nosaka izstrādes efektivitāti un grūtības.
Uzmanību uz
SDK: programmatūras izstrādes komplekts. Vai tas ir pilnīgs un viegli saprotams?
AT instrukciju kopa: ja tiek izmantotas AT instrukcijas, vai tās ir skaidras un vienkāršas?
Tehniskais atbalsts: vai piegādātājs var sniegt savlaicīgu tehnisko atbalstu?
2, sertifikācija
Kas tas ir: oficiāla vai nozares obligāta sertifikācija.
Kāpēc tas ir svarīgi: tā ir "caurlaide", lai produkts tiktu laists klajā un pārdots tirgū.
Galvenā sertifikācija
BQB sertifikācija: Bluetooth īpašo interešu grupas obligāts sertifikāts, kas ir Bluetooth saderības nodrošināšanas stūrakmens. Izmantojot moduļus, kas ir izturējuši BQB sertifikāciju, jūsu galaprodukta sertifikācija būs daudz vienkāršāka.
Radio tipa apstiprinājuma sertifikācija: piemēram, FCC Amerikas Savienotajās Valstīs, CE Eiropas Savienībā un SRRC Ķīnā. Ja modulis ir izturējis šos sertifikātus, tas var ievērojami vienkāršot jūsu produkta ienākšanas tirgū procesu.
3, darba temperatūras diapazons
Kas tas ir: piemēram, no -40 grādiem līdz +85 grādiem .
Kāpēc svarīgi: ja jūsu produkts ir jāizmanto skarbos apstākļos, piemēram, rūpniecībā, transportlīdzekļos vai ārpus telpām, jums jāpievērš uzmanība šim parametram. Patēriņa{1}}produkti parasti darbojas temperatūrā no -20 grādiem līdz +70 grādiem.
